在化工行业安全生产管控中，GDS控制系统（气体检测报警控制系统）是防范可燃、有毒气体泄漏风险、落实厂区安全标准化建设的核心系统，也是化工企业合规生产、规避安全隐患的必备智能化设施。针对化工生产现场工况复杂、检测点位分散、数据实时性要求高、报警响应需精准高效等行业痛点，我司完成内蒙某化工厂GDS控制系统升级搭建项目，依托西门子高端硬件架构，打造高稳定、高精度、可扩展的一体化气体监测报警解决方案，全面保障厂区生产安全。

一、项目背景：化工厂区气体安全管控刚需

本次项目落地于内蒙大型化工生产厂区，厂区生产工序多、装置密集，生产过程中易产生各类可燃、有毒有害气体，一旦发生泄漏未及时预警处置，极易引发安全事故，存在极大的生产安全隐患。

依据《石油化工可燃气体和有毒气体检测报警设计标准》行业规范，厂区需搭建一套独立、稳定、响应迅速的GDS控制系统，实现全域气体浓度实时采集、动态监测、超限报警与数据追溯。原有老旧监测系统存在硬件稳定性差、点位拓展性不足、数据延迟高、报警精准度低等问题，无法满足现代化化工安全生产管控需求，因此亟需搭建全新智能化GDS控制系统，全面升级厂区气体安全防控体系。

二、项目整体方案：西门子架构打造高性能GDS控制系统

结合内蒙化工厂现场工况、监测点位分布及安全生产标准要求，本次项目采用西门子S7-1500 CPU+ET200SP分布式IO组件的核心硬件架构，搭配专业组态上位机软件，搭建一套集数据采集、实时监控、参数设置、故障报警、数据存储于一体的标准化GDS控制系统，系统架构成熟、运行稳定、扩展性极强，适配化工厂区长期安全运维需求。

1、底层硬件：高可靠工业级硬件采集体系

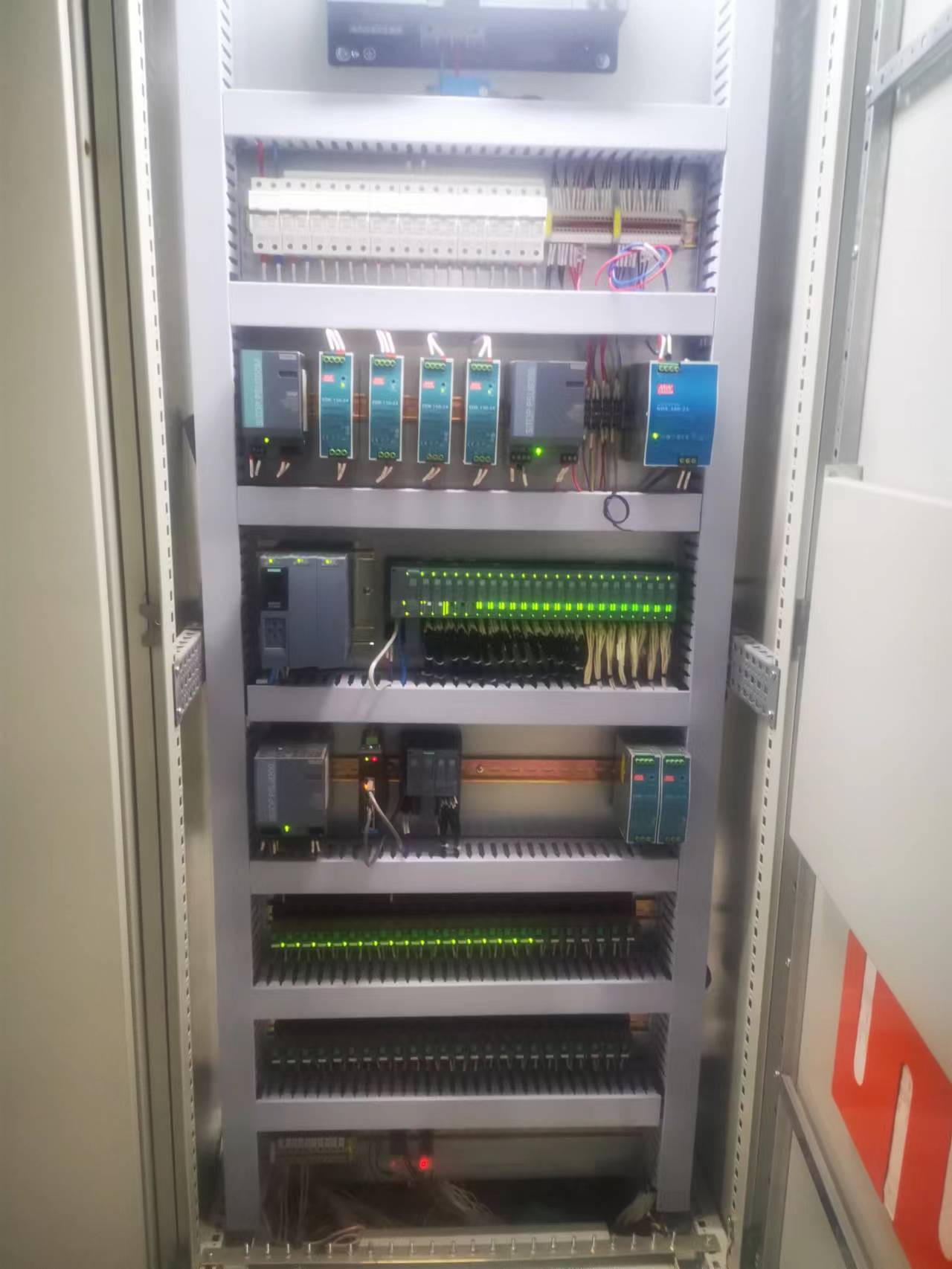

硬件层面采用西门子高端工业控制组件，作为GDS控制系统的数据采集核心，保障现场气体数据精准、高效传输：

核心控制器搭载西门子S7-1500 CPU，具备运算速度快、抗干扰能力强、运行稳定性高的优势，可适配化工厂区复杂电磁、温湿度工业环境，支持多点位、大容量数据并行处理，杜绝数据卡顿、丢失、延迟等问题，为系统稳定运行提供核心算力支撑。

配套ET200SP分布式IO组件，采用分布式部署模式，可灵活适配厂区分散的气体检测点位，有效解决化工厂区装置分散、监测距离远的难题。该组件模块化设计简洁，安装便捷、拓展性强，后期厂区新增监测点位、拓展监测区域时，可直接增减IO模块，无需大规模改造系统，大幅降低后期运维升级成本。同时分布式IO架构可实现分区数据采集与管控，故障单点隔离，单个点位设备故障不会影响整套系统运行，极大提升GDS控制系统的整体容错性与稳定性。

2、上位机软件：可视化智能监控管理平台

系统上位机搭载专业工业组态软件，搭建可视化人机交互界面，实现GDS控制系统全功能智能化管控，核心功能覆盖现场运维全场景：

实时数据监控：实时采集厂区所有气体探测器的浓度数据、设备运行状态，以可视化界面直观展示各监测点位数据、设备工况，运维人员可实时掌握厂区气体环境状态，一目了然。

参数自定义设置：支持根据不同生产区域、不同气体类型，自定义设置浓度预警阈值、报警参数、联动逻辑，适配化工厂区差异化监测需求，适配性极强。

分级报警预警：系统支持超限声光报警、弹窗提示，区分一级预警、二级报警，精准识别气体泄漏隐患，同时记录报警时间、点位、浓度数据，提醒运维人员及时排查处置，提前规避安全事故。

数据存储与追溯：自动存储历史监测数据、报警记录、设备运行日志，支持数据查询、曲线回看、报表导出，满足化工企业安全生产溯源、合规核查、日常运维分析需求。

三、GDS控制系统项目核心优势

1、工业级稳定性，适配化工复杂工况

整套GDS控制系统依托西门子工业级硬件架构，抗干扰、耐高低温、容错性高，完美适配内蒙地区气候环境及化工厂区粉尘、电磁干扰强的复杂工况，7×24小时不间断稳定运行，保障气体监测无死角、无间断。

2、分布式架构，拓展灵活、运维便捷

ET200SP分布式IO模块化设计，点位拓展灵活，可根据厂区生产改造、区域扩容随时增减监测点位；硬件布局规整、故障率低，搭配上位机可视化故障排查功能，大幅降低后期运维难度与成本。

3、精准预警响应，筑牢安全生产防线

系统数据采集精度高、传输延迟低，可快速捕捉微量气体泄漏，分级预警机制精准高效，能够第一时间发现隐患、触发报警，为隐患处置争取充足时间，有效杜绝气体泄漏引发的爆炸、中毒等安全事故。

4、合规标准化设计，适配行业规范

整套GDS控制系统严格遵循化工行业安全设计标准，独立于DCS、SIS系统运行，专注气体泄漏预警防控，满足化工企业安全生产合规验收要求，助力企业完成安全标准化升级。

四、项目落地成效

本次内蒙化工厂GDS控制系统顺利落地投用后，彻底解决了厂区原有气体监测系统稳定性差、响应滞后、拓展性不足的问题。系统实现了厂区可燃、有毒气体全域实时精准监测、智能预警、数据溯源与规范化管理，大幅提升了厂区气体安全风险防控能力，有效降低了安全生产事故发生率。

同时，智能化的监控管理模式，简化了运维人员的日常巡检、排查、溯源工作，提升了厂区安全管控效率，助力企业实现精细化、智能化、合规化安全生产，为化工企业长效安全稳定生产筑牢核心保障。

五、项目总结

本次基于西门子S7-1500+ET200SP架构的GDS控制系统解决方案，充分适配化工行业生产工况与安全管控需求，凭借高稳定性、高精准度、强拓展性、易运维等优势，完美解决化工厂区气体泄漏监测、预警、管控难题。

我司可针对石油、化工、煤化工、精细化工等不同工业场景，定制专属GDS控制系统解决方案，依托成熟的工业硬件架构与智能化软件系统，为各类工业企业提供合规、高效、稳定的气体安全监测报警服务，助力企业筑牢安全生产屏障。
